Усиление бетона углепластиком: типы, применение и ключевые различия

Когда речь идёт об усилении бетонных конструкций углепластиком, многие в первую очередь думают об углеродной ткани.

Однако в реальных инженерных проектах усиление углеродным волокном существует в нескольких различных формах.

В зависимости от формы материала, места установки и характера работы конструкции часто применяются углеродная ткань, углепластиковые пластины, композитная арматура CFRP и углепластиковые сетки.

Все эти материалы относятся к системам усиления на основе углеродного волокна, но предназначены для решения разных задач.

Поэтому при выборе материала главный вопрос заключается не в том:«Какой материал прочнее?»

Гораздо важнее определить:Где будет установлен материал? Какую конструктивную проблему необходимо решить? И какой вариант допускают условия монтажа?

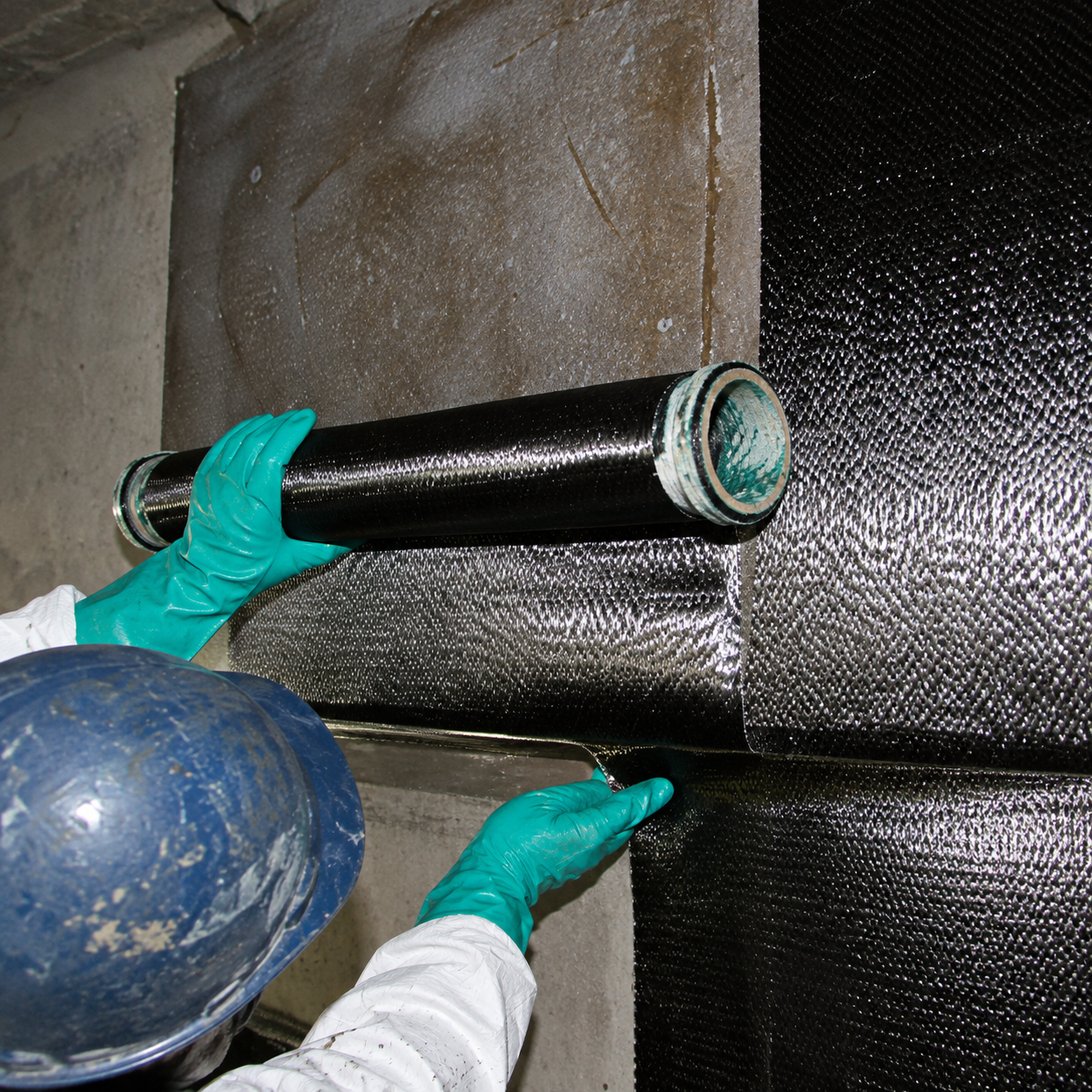

1. Углеродная ткань: лучше подходит для обёртывания, усиления на сдвиг и элементов сложной формы

Главное преимущество углеродной ткани — её гибкость.

Она может повторять поверхность колонн, боковые стороны балок, узлы, криволинейные поверхности и другие элементы сложной формы.

При усилении существующих бетонных конструкций её часто используют для кольцевого обёртывания колонн, усиления приопорных участков балок на сдвиг, локального обжатия и усиления участков сложной геометрии.

Направление волокон можно выбирать в соответствии с основным направлением нагрузки, поэтому материал хорошо адаптируется к различным условиям монтажа.

Однако углеродная ткань не начинает полностью использовать свою прочность только потому, что её наклеили на конструкцию.

Для формирования полноценного композитного усиливающего слоя необходимы правильная пропитка смолой и надёжное сцепление с основанием.

Состояние поверхности, направление волокон, нахлёсты, качество пропитки смолой, складки и пустоты могут влиять на конечные характеристики.

Поэтому главное преимущество углеродной ткани — гибкость, а эффективность её работы в значительной степени зависит от проектирования и качества монтажа.

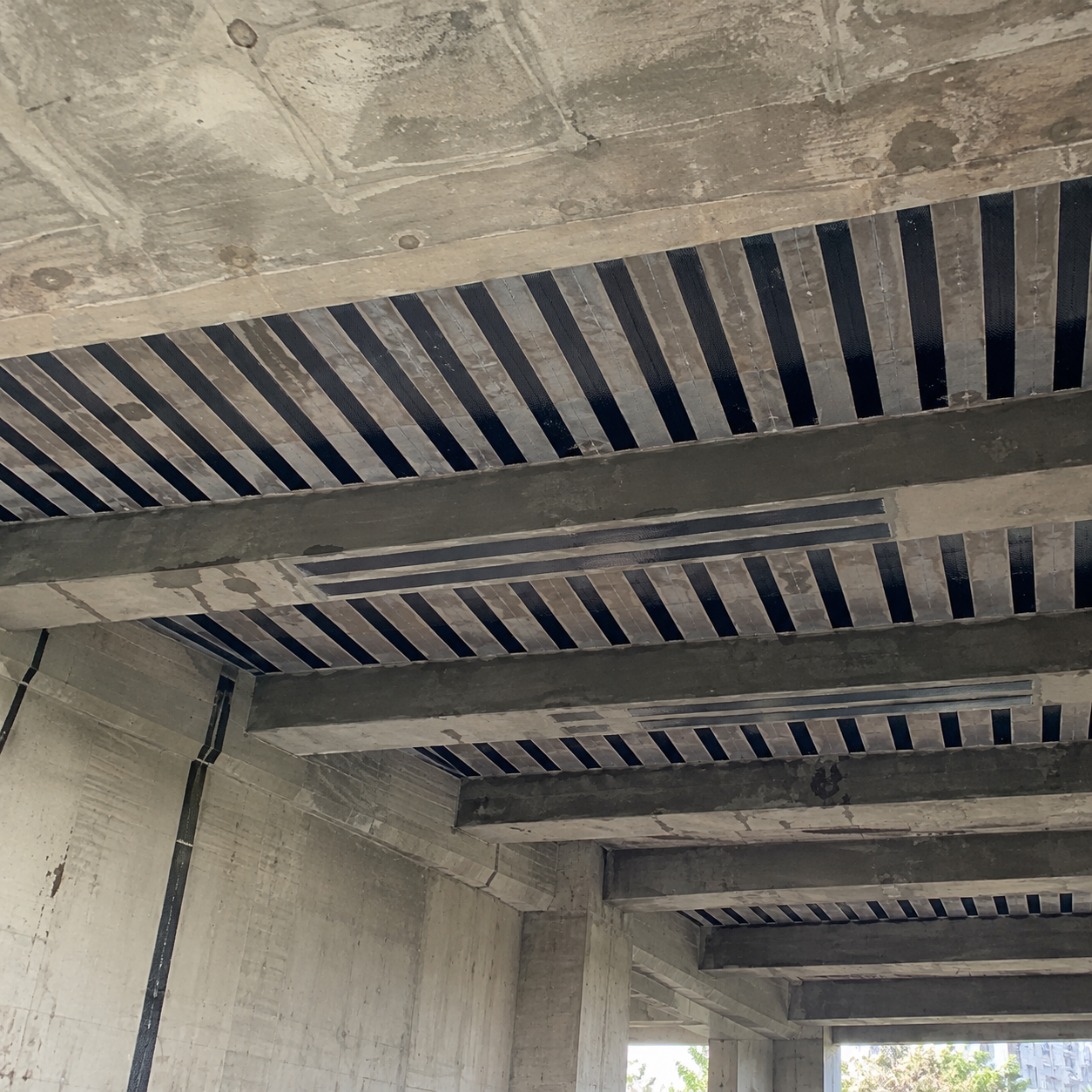

2. Углепластиковые пластины: лучше подходят для направленного усиления растянутых зон

В углепластиковых пластинах непрерывные волокна обычно ориентированы преимущественно вдоль длины материала, благодаря чему обеспечиваются стабильные продольные характеристики при растяжении и относительно высокая жёсткость.

Это делает пластины особенно подходящими для усиления на изгиб растянутых зон, например нижней поверхности балок и плит.

Для элементов с ровной поверхностью и чётко определённым направлением нагрузки пластины можно достаточно эффективно размещать вдоль основного направления растягивающих усилий.

Однако углепластиковые пластины предъявляют более высокие требования к ровности основания и качеству клеевого интерфейса.

Помимо прочности самой пластины, необходимо учитывать напряжения в концевых участках, длину зоны сцепления и способность нагрузки передаваться от существующего бетона к пластине.

Если клеевой интерфейс разрушится раньше, высокая прочность материала не сможет быть использована полностью.

Поэтому углепластиковые пластины особенно подходят для эффективного направленного усиления элементов правильной формы.

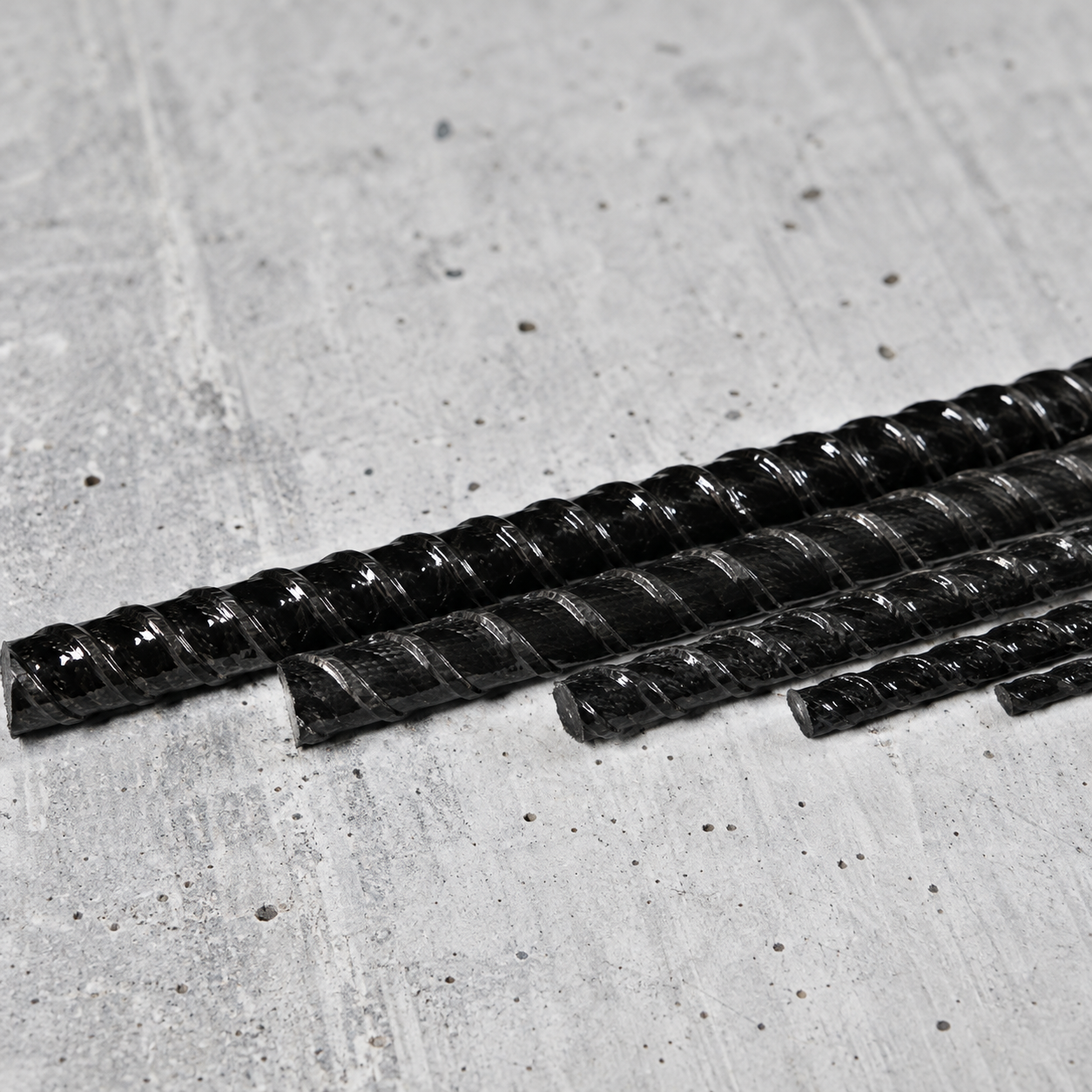

3. Композитная арматура CFRP: от наружного усиления к внутреннему армированию

Принцип применения композитной арматуры CFRP заметно отличается от углеродной ткани и пластин.

Обычно она размещается внутри бетона в новых или сборных элементах, а не приклеивается к поверхности существующей конструкции.

Её основные преимущества — коррозионная стойкость, малая масса и немагнитные свойства.

Поэтому такая арматура может представлять интерес для морской инфраструктуры, химических объектов, зон с повышенными требованиями к магнитной нейтральности, а также проектов, где коррозия традиционной стальной арматуры является важной долговременной проблемой.

Однако её нельзя рассматривать просто как «стальную арматуру, которая не ржавеет».

Модуль упругости, характер сцепления с бетоном, механизм разрушения и способы обработки на строительной площадке отличаются от стальной арматуры.

Поэтому при проектировании необходимо использовать подходы, предназначенные именно для композитной арматуры, а не заменять стальные стержни один к одному только по размеру.

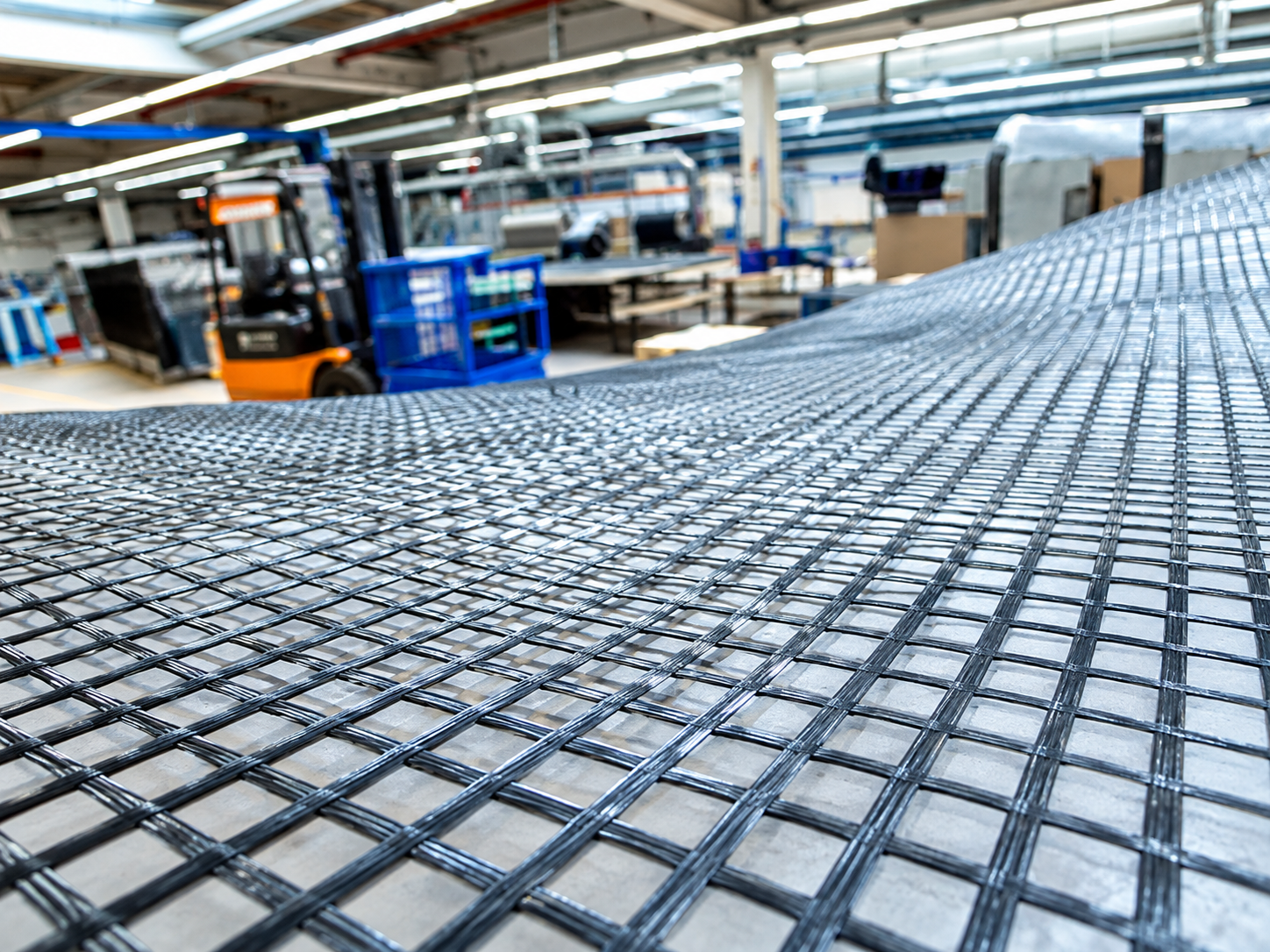

4. Углепластиковые сетки: подходят для тонких элементов и мног Directionального армирования

Углепластиковые сетки обычно состоят из пучков волокон, расположенных в двух или нескольких направлениях, что позволяет обеспечить распределённое армирование на большой площади.

Они могут применяться в тонкостенных плитах, сборных элементах, мостовых плитах, стеновых панелях и локально усиленных конструкциях.

По сравнению с отдельными композитными стержнями сетка лучше подходит для армирования больших площадей и работы в нескольких направлениях.

По сравнению с наружной углеродной тканью она чаще ориентирована на размещение внутри конструкции или совместную работу с вновь укладываемым бетоном или другим материалом.

Однако шаг сетки, направление волокон, конфигурация узлов и сцепление с бетоном также существенно влияют на фактическую работу конструкции.

Поэтому углепластиковую сетку нельзя просто считать «облегчённой версией стальной арматурной сетки».

В чём самое простое различие между этими четырьмя материалами?

Сначала стоит определить место установки.

Если необходимо усилить уже существующую балку, плиту, колонну или другой элемент, обычно в первую очередь рассматривают углеродную ткань или углепластиковые пластины.

Если армирование должно размещаться внутри нового, сборного или реконструируемого бетонного элемента, можно дополнительно рассмотреть композитную арматуру CFRP или углепластиковую сетку.

Затем нужно оценить форму элемента и характер нагрузки.

Для сложных поверхностей, обёртывания и усиления на сдвиг обычно лучше подходит углеродная ткань.

Для ровных элементов с чётко определённым направлением растягивающих усилий чаще подходят углепластиковые пластины.

Для линейного внутреннего армирования можно рассмотреть композитную арматуру CFRP.

Для распределённого мног Directionального армирования большой площади можно оценивать углепластиковые сетки.

Такой подход значительно полезнее, чем простое сравнение прочности материалов.

Что действительно нужно определить при выборе материала?

Перед выбором материала рекомендуется сначала ответить на несколько основных вопросов.

Конструкция новая или существующая?

Будет ли материал располагаться внутри или снаружи бетона?

Нужно повысить сопротивление изгибу, сдвигу, обеспечить обжатие, коррозионную стойкость или решить другую задачу?

Имеет ли элемент правильную форму?

Какие нормы и стандарты применяются в проекте?

После уточнения этих параметров круг подходящих материалов обычно значительно сужается.

Если вы рассматриваете углепластиковое армирование для бетонной конструкции, можно предоставить GBTECH тип элемента, место применения материала, основную конструктивную задачу, размеры, условия окружающей среды и требования проекта.

На основании этих данных можно подобрать углеродную ткань, углепластиковые пластины, композитную арматуру CFRP или углепластиковую сетку в соответствии с фактическими требованиями проекта.
